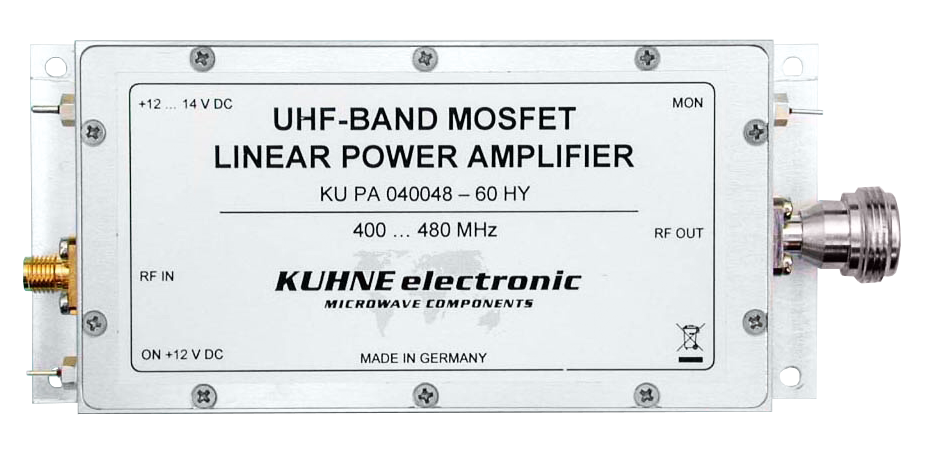

Kuhne KU PA 040048-60 HY:UHF MOSFET功率放大器
發布時間:2025-04-08 09:11:27 瀏覽:445
Kuhne KU PA 040048-60 HY 是一款適用于 400-480 MHz 頻段的 UHF MOSFET 功率放大器,專為模擬傳輸系統設計,具備高功率輸出和良好信號質量的特點。
關鍵參數
頻率范圍:400-480 MHz
輸入功率:
輸入功率(P3dB 典型值):17 dBm。
最大輸入功率:+20 dBm。
輸出功率:
P1dB:最小 43 dBm(20 W,CW)
P3dB:最小 47.7 dBm(60 W,CW)
增益:最小 34 dB
諧波抑制:最小 55 dB
互調失真:IM3 典型值 27 dBc
輸入反射損耗:典型值為 10 dB
效率:最小 30%(47 dBm CW)
工作電壓:+12 V DC(范圍 +12...14 V DC)
靜態電流:典型值為 4 A。
工作電流:在 P1dB 時典型值為 8 A。
負載駐波比:最大 1.8:1
工作溫度范圍:-20°C 至 +55°C
尺寸:130 mm × 60 mm × 20 mm
重量:270 g(典型值)
接口:
輸入連接器:SMA 雌頭,阻抗 50 歐姆。
輸出連接器:N 型雌頭,阻抗 50 歐姆。
特性
內置低通濾波器,有效抑制諧波。
反向極性保護,防止電源接反損壞。
正向功率檢測功能,便于實時監控。
應用
適用于 模擬傳輸系統,如無線通信和廣播等場景。
Alaris Kuhne是高頻和微波領域過程與測量技術解決方案的領先企業。深圳市立維創展科技有限公司,優勢代理銷售Alaris Kuhne產品,歡迎咨詢。
推薦資訊

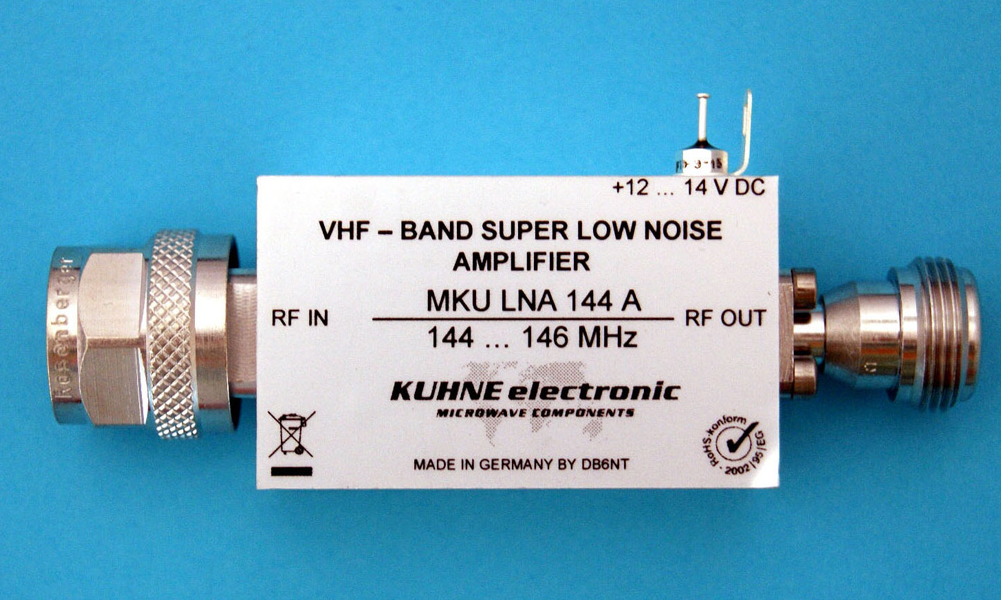

Kuhne electronic的MKU LNA 144 A是一款專用于144-146 MHz頻率范圍的低噪聲放大器(LNA),具有卓越的0.35 dB±0.05低噪聲系數和25-28 dB增益,提供24 dBm典型輸出三階交調截點(IP3)。
