Vanguard Electronics CS200系列高可靠性電流感應變壓器
發布時間:2025-02-25 09:20:09 瀏覽:846
Vanguard Electronics CS200 系列 是一款高可靠性(Hi-Rel)的電流感應變壓器,主要適用于需要高可靠性和精確電流檢測的場合,如航空航天、軍事設備、工業控制系統等。該系列產品符合 MIL-PRF-27 規范,具備緊湊、低矮的外形,適合自動化安裝,并且采用低熱膨脹、轉移模塑封裝。
產品規格(電感測量條件:在 10 kHz 下,0.1 VRMS。)
型號 | 最大電流 (IPK) | ET 參考 (V-μS) | 最大直流電阻 (DCR) | 參考電感 (mH) | 封裝類型 | 匝比 |
CS201 | 5 A | 20 V-μS | 0.72 Ω | 2.2 mH | G-2 | 1:50:50 |
CS202 | 10 A | 70 V-μS | 1.4 Ω | 5.3 mH | T-2 | 1:50:50 |
CS203 | 10 A | 70 V-μS | 1.4 Ω | 5.3 mH | T-4 | 1:50:50 |
CS204 | 5 A | 40 V-μS | 3.8 Ω | 8.9 mH | G-2 | 1:100:100 |
CS205 | 20 A | 144 V-μS | 2.9 Ω | 21.0 mH | T-2 | 1:100:100 |
CS206 | 20 A | 144 V-μS | 2.9 Ω | 21.0 mH | T-4 | 1:100:100 |
產品特點
緊湊設計
低矮外形,適合自動化安裝。
提供多種封裝類型(如 T-2、T-4 和 G-2)以滿足不同應用需求。
高可靠性
符合 MIL-PRF-27 規范。
采用焊接內部連接,具備良好的防潮、抗震和耐浸泡性能。
耐焊接熱:可承受 265°C 的溫度達 10 秒。
電氣性能
工作溫度范圍:-55°C 至 +125°C。
儲存溫度范圍:-60°C 至 +130°C。
絕緣電阻:最小 10K MΩ。
絕緣耐壓:500 VAC。
匝數比:1:50 至 1:200

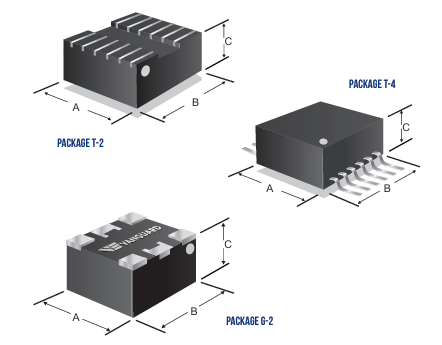

封裝尺寸
G-2:.405 x .405 x .300 英寸
T-2:.610 x .610 x .475 英寸
T-4:.610 x .610 x .475 英寸
